Ausrüstung und Zubehör für die Helmkamera

„Alles was Sie benötigen damit die Helm- Fingerkamera in Betrieb genommen werden kann sind ein Batterie- Akkuhalter, ein 12 Volt Anschlusskabel sowie das Video Anschlusskabel und natürlich eine unserer Fingerkamera.“

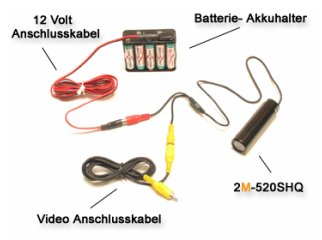

Grundausstattung (Bildrechte: 2M-CAM)

Wenn Sie die Anschlusskabel wie auf dem Bild Nr. 2 anschließen, liefert die Kamera ein Videosignal. Sie können jetzt das Videosignal z.B. an einem TV oder an allen Geräten mit "A/V IN" Anschluss wiedergeben.

Eine Aufnahme ist noch nicht möglich, dazu benötigen Sie noch ein Aufnahmegerät.

Dies ist die Grundausstattung die bei jedem Set mitgeliefert werden sollte.


Mikrofonanschluß

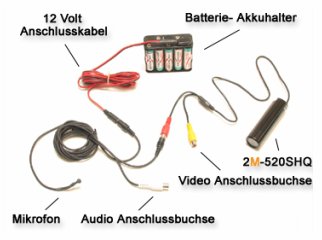

Mikrofonanschluß (Bildrechte: 2M-CAM)

Das steckfertige Mikrofon, mit nur 5mm Durchmesser wird einfach zusätzlich über das 12 Volt Anschlusskabel an die Fingerkamera angeschlossen (siehe rechts).

Über die Video Anschlussbuchse wird das Videosignal und über die Audio Anschlussbuchse das Audiosignal ausgegeben. Jetzt schließen Sie die beiden Anschlussbuchsen z.B. an Ihren Camcorder an und haben ein Helm- Fingerkamerasystem mit Video und Audio Aufnahmemöglichkeit.

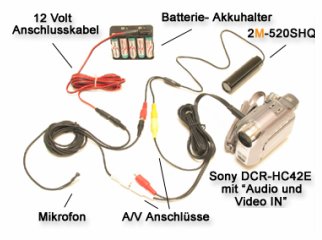

Mikrofonanschluß mit Camcorder (Bildrechte: 2M-CAM)

Voraussetzung zur Aufnahme ist ein Camcorder (z.B. eine Sony DCR-HC42E / DCR-HC96E), CANON oder ein Digitales- Aufnahmegerät (z.B. ein Archos AV500 oder AV700) mit A/V IN Eingang.

Einknopffernsteuerung / „LANC-Steuerung“

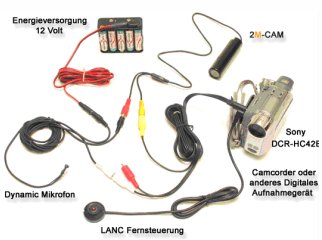

Helmcamera mit LANC-Steuerung (Bildrechte: 2M-CAM)

Die Einknopffernsteuerungen werden am "LANC-Eingang" des Camcorders angeschlossen.

Voraussetzung ist ein Camcorder mit "LANC-Eingang". Nicht jeder Camcorder besitzt diesen Eingang . Nur Camcorder von SONY / CANON und einige Camcorder von PANASONIC besitzen diesen Eingang.

Nähere Informationen zur "LANC-Steuerung" entnehmen Sie bitte aus der Beschreibung Ihres Camcorders oder Kontaktieren Sie die Hersteller-Hotline.

LANC-Eingang
Über die Fernsteuerung können Sie ganz einfach den Camcorder bedienen, mögliche Steuerungen sind:
  • Camcorder einschalten
    ( Der Camcorder wird durch die Fernsteuerung aktiviert / LED = Wird Grün )
  • Von Pause auf Aufnahme
    ( Anzeige durch LED an der Fernsteuerung im Modus Pause = Farbe Grün )
  • Von Aufnahme auf Pause
    ( Anzeige durch LED an der Fernsteuerung im Modus Aufnahme = Farbe Rot )
  • Camcorder ausschalten
    ( Der Camcorder wird durch die Fernsteuerung deaktiviert / LED = Ist Aus )
  • Die LED an der Fernsteuerung blinkt wenn die Restbandlaufzeit unter 5min. liegt oder die Akkuleistung schwach ist.
    ( Anzeige durch LED an der Fernsteuerung / Farbe im schnellen Wechsel von Rot nach Grün )

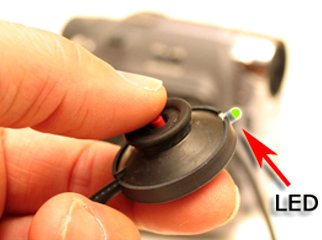

LANC-Steuerung (Bildrechte: 2M-CAM)

Die Handhabung ist absolut einfach und hat sich in der Praxis sehr bewährt. Wenn Sie das System aktivieren wollen brauchen Sie nur noch einen Knopf drücken und die Aufnahme beginnt, einfacher gehts nicht.

Zubehör

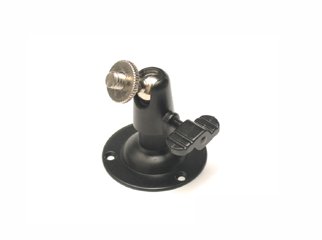

Standarthalter (Bildrechte: 2M-CAM)

Standarthalter

Kleiner Universal Kugelgelenkhalter zum anschrauben. Versehen mit 3 Bohrlöchern am Fuß ist der Halter universell zu verwenden.
  • 1/4" Anschluss-Gewinde
  • 3 Bohrlöcher, Gew. 63 g
  • Durchmesser der Auflagefläche 42mm

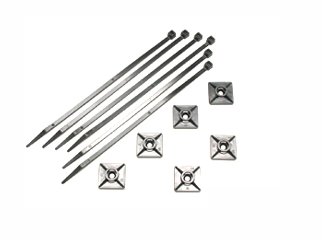

Klebeblöcke mit Bohrloch (Bildrechte: 2M-CAM)

Universal Klebeblöcke mit Bohrloch

Kleine Universal Klebeblöcke die auch verschraubt werden können. Zur schnellen Montage der Helmkamera an vielen Stellen.

Die Blöcke sind 25x25 mm Groß und selbstklebend. Die Schnellbinder können von jeder Seite aus eingefädelt werden. Dies ist keine professionelle Art die Kamera zu befestigen aber für die eine oder andere Aufnahme ist dieser Kit immer gut zu gebrauchen.

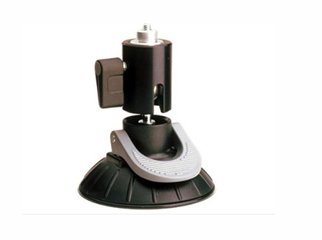

Saug-Stativ (Bildrechte: 2M-CAM)

Saug-Stativ

Zuverlässige Befestigung auf allen glatten Flächen wie Glas, Marmor, Metall oder Kunststoff.
  • 1/4" Anschluss-Gewinde
  • Gewicht 275 g
  • Belastbar bis 2 Kg
  • Saugfuß Durchmesser 9,5 cm
